Jet Filtre

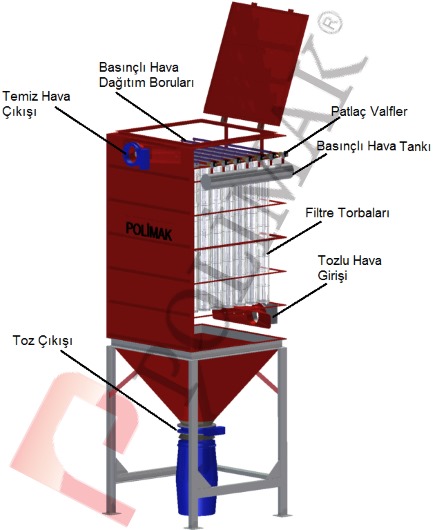

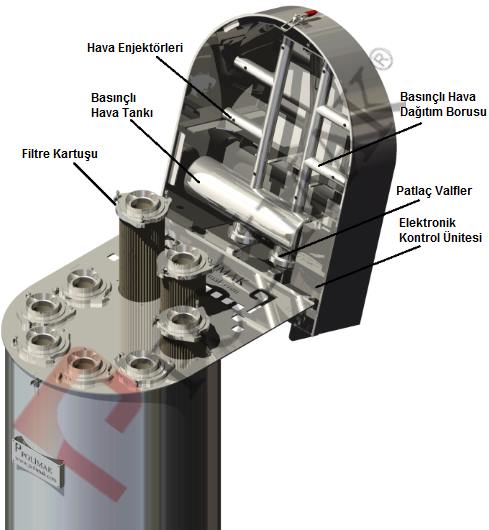

Jet Pulse Filtre Çalışma Prensibi

Dökme hammaddelerin mekanik veya pnömatik taşıma sistemleri ile aktarımı sırasında sistemin tasarımına göre tozlu hava, basınç veya vakum yöntemi ile filtreye doğru taşınır. Jet filtreye giren toz partikülleri içeride bulunan kartuş filtre veya torba filtre elemanları tarafından tutulur. Toz partiküllerinden ayrışan hava filtre elemanlarından geçerek tahliye edilir. Ters basınç veren hava jeti sistemi ile kartuş filtrelerin üzerine yapışan toz malzeme otomatik olarak temizlenir. Filtre elemanlarından temizlenen tozlu malzemeler, tekrar prosese gönderilir veya ayrı bir bunkerde depolanır. Hava jeti sistemi, patlaç valfler, basınçlı hava tankından, hava enjektörleri ve elektronik kontrol kartından oluşmaktadır.

Proses koşullarına, aktarılacak hammaddenin fiziksel özelliklerine göre farklı tip jet filtre modelleri kullanılmaktadır. İnce tozlar, gıda ürünleri, büyük tanecikli granüller, yanıcı ve patlayıcı hammaddeler uygun toz tutma sistemi seçimi ile filtre edilebilmektedir.

Jet Filtre Kullanım Alanları

Pnömatik Taşıma Sistemleri

Silo üstü jet filtre, toz ve granül dolumu yapılan silo, tank ve konteynerlerin pnömatik taşıma havasının tahliyesi için kullanılmaktadır. Blower veya kompresör havası ile çalışan havalı taşıma sistemlerinde silo içerisine giren hammadde ile hava silo üzeri jet filtre yardımıyla ayrıştırılmaktadır. Toz hammaddenin tamamı siloya dolarken, transfer havası filtrelerden geçerek atmosfere verilmektedir.

Silobas ile Silo Dolum

Silo üzeri jet filtreler tanecikli veya tozsu yapıda dökme malzeme taşıyan silobaslardan hammadde silolarına malzeme dolumu sırasında silobas kompresörü tarafından sağlanan basınçlı havanın filtrelenerek tahliye edilmesini sağlamaktadır.

Mekanik Konveyörler ile Silo ve Bunker Dolum

Silolara helezon, elevatör, konveyör bant, zincirli konveyör gibi mekanik taşıma sistemleri ile yapılan dolum işlemlerinde silo veya bunkerlere malzeme dolumu sırasında ortama yayılan tozların tutulması gerekmektedir. Jet pulse filtre ünitesi üzerinde bulunan emiş fanı yardımıyla vakum ortamı oluşturulmaktadır. Oluşan tozlar kartuş veya torba tipi filtre elemanlarına doğru çekilmektedir. Filtrelerde tutulan tozlar jet pulse sistemi yardımıyla tekrar silo içerisine dökülmektedir.

Mikser Dolum

Toz mikserlerine hammadde dolumu sırasında ve mikserde malzeme karıştırılması sırasında oluşan tozların tutulması amacıyla vakumlu filtre sistemlerinden yararlanılmaktadır. Konveyör sistemi, otomatik dozajlama sistemi veya el ile yapılan toz katkı yükleme işlemi sırasında mikser içerisinde oluşan tozlar jet filtre sisteminin emiş fanı yardımıyla çekilmekte ve filtrelerde tutulmaktadır. Mikser üzerine yerleştirilen filtre sistemlerinde tutulan tozlar, jet pulse sistemi ile tekrar mikser içerisine kendi ağırlığı ile düşmektedir. Bu sistem yardımıyla hammadde kaybı önlenmektedir.

Paketleme Sistemleri

Otomatik torba dolum, bigbag dolum, çuval dolum, poşet dolum makinalarında dolum sırasında oluşan tozların emilmesi gerekmektedir. Çuval veya torba içerisinde bulunan hava, dolum sırasında dışarı çıkarken beraberinde toz zerreciklerini de taşımaktadır. Bu tozlu hava, vakum fanlı filtre sistemi yardımıyla çekilmekte ve temizlenerek tahliye edilmektedir.

Kamyon, Silobas, Gemi Dolum, Açık Alan Dökme Malzeme Depolama

Kamyon, silobas ve gemilere toz malzeme dolumu sırasında, açık sahalara toz yapıdaki dökme malzemelerin yığın halinde istiflenmesi sırasında kullanılan yükleme körükleri tozuşmayı önemli oranda azaltmaktadır. Endüstriyel tesislerde, limanlarda dökme yüklerin boşaltılması sırasında kullanılmaktadır. Dökme yüklerin açık hava ile irtibatı engellenmektedir. Ortama yayılabilecek tozlar ise jet filtre sisteminin vakum fanı yardımıyla emilmektedir. Toplanan tozlar tekrar kamyon, silobas veya gemiye aktarılmaktadır. Böylece ürün kaybının önüne geçilmektedir. Toz toplama sistemi yükleme körüklerinin bir bileşeni olarak çalışmaktadır.

Üretim Hatları

Endüstriyel üretim hatlarında merkezi toz toplama sistemleri kullanılmaktadır. Toz oluşumunun yoğun olduğu, çeşitli noktalarda toz üreten proseslerin bulunduğu tesisler için uygun bir çözümdür. Tozsuzlaştırma üniteleri büyük boyutlu torba veya kartuş filtrelerden oluşmaktadır. Toz toplama fanları yardımıyla emilen tozlu hava bu filtrelerde tutulmaktadır. Aspirasyon tozu toplama sistemlerine bağlanabilmektedir. Toz toplama sistemlerinde biriken tozları depolamak ve tozsuz olarak tahliye etmek için havalı veya mekanik taşıma sistemlerinden yararlanılır. Büyük boyutlu endüstriyel tesislerde filtrelerde toplanan tozlar merkezi bir siloya aktarılmakta, buradan tanker veya silobaslar ile tahliye edilebilmektedir.

Diğer Uygulama Alanları

Kırıcılar ve Öğütücüler, Demir çelik fabrikaları, yüksek fırın, ark ocakları, sinter tesisleri, Çimento fabrikaları, Gıda tesisleri, Alçı fabrikaları, Yapı kimyasalları üretim tesisleri, Kömür yakıtlı enerji santralleri, uçucu kül (fly ash) tozlarının toplanması, Beton santralleri, Maden tesisleri.

Jet Filtre Model ve Aksesuarları

Farklı uygulamalar ve farklı hammaddeler için çeşitli modeller bulunmaktadır. Kullanım yerine göre (silo, mekanik konveyör, havalı taşıma sistemleri vb.), aktarılacak malzemeye göre (tozsu, granül, gıda, aşındırıcı, sıcak vb.), ortam şartlarına göre (sıcaklık, nem, korozyon vb.) uygun jet filtre ve toz toplama sistemleri bulunmaktadır.
